描述
MAX7219 是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器與8位數字的7段數字LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描迴路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。
一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。 MAX7219同樣允許用戶對每一個數據選擇編碼或者不編碼。
整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃描限制寄存器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式。
產品規格：
單個模組可以驅動一個8*8共陰點陣
模組工作電壓：5V
模組尺寸：長5 CMX寬3.2 CMX高1.5CM
帶4個固定螺絲孔，孔徑3mm，可使用本店M3銅柱固定
模組帶輸入輸出接口，支持多個模組級聯
商品內容：

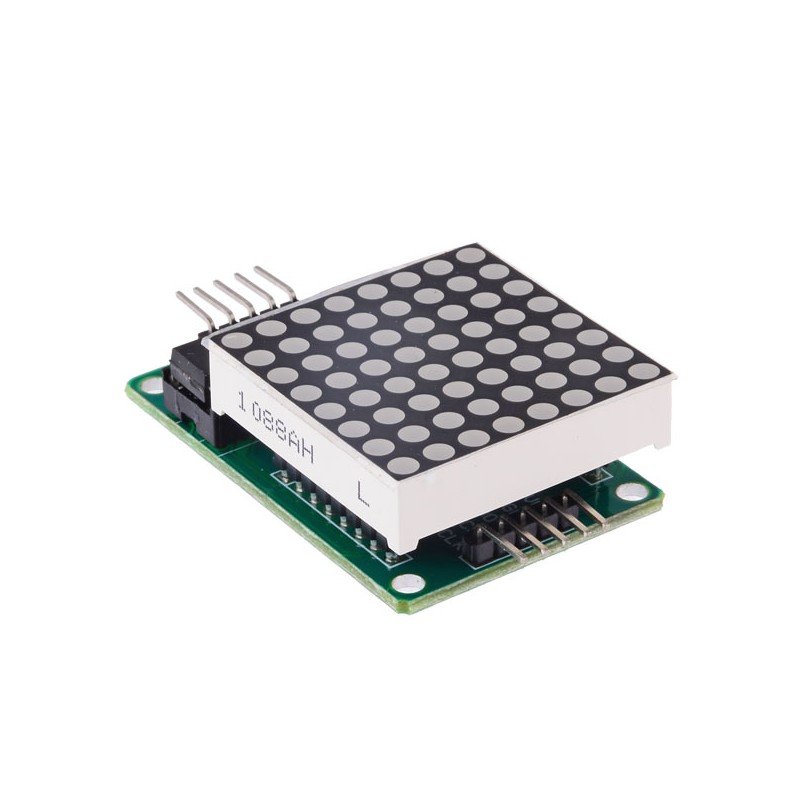

貓咪盃 Max7219 8X8 矩陣 LED 模組 1個
