4位數 7段顯示器模組(4-Digit Display)

NT$130

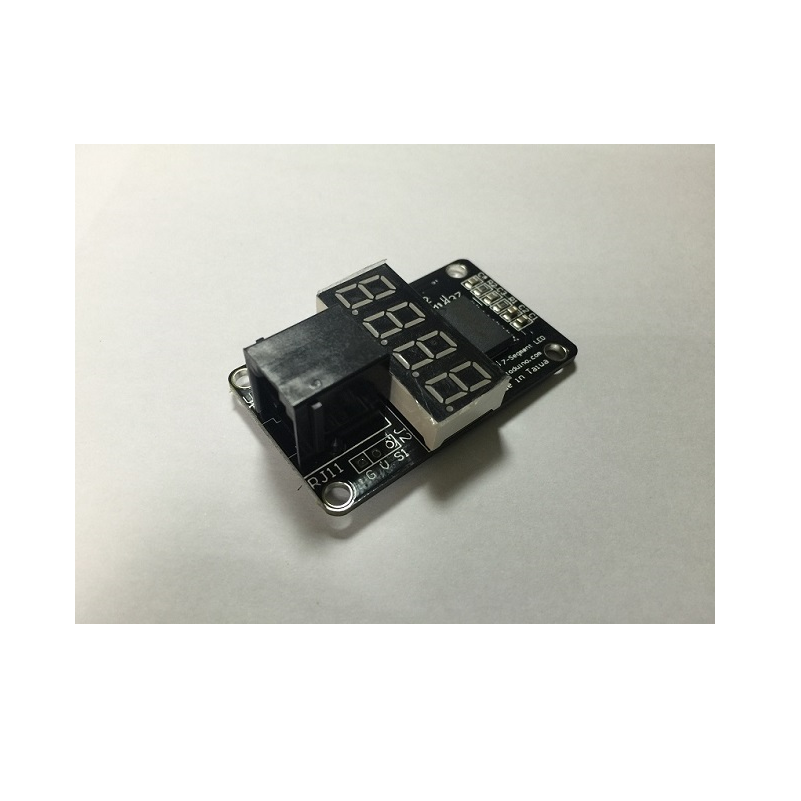

4位數 7段顯示器模組(4-Digit Display)

如果不喜歡I2C介面模組方式作動，不仿試試此四位數七段顯示器，非使用I2C介面，而是利用TM1637晶片驅動7段顯示器，可以把模組接在Arduino任兩個數位IO腳位上配合程式軟體即可以顯示數字，沒有位址設定問題，每個模組需要2 個數位IO腳位來傳輸資料。
分類:

描述

技術規格

1.傳出介面(RJ11): VCC, GND, CLK, DIO。

2.可配合S4A Sensor或IO Board使用。

3.電壓範圍: 5.0V。

4. 尺寸: 5.2 x 3 cm



商品內容

  • 4位數 7段顯示器模組                      1個
  • RJ11 6P4C  50cm 信號線                 1條



程式範例





#include “TM1637.h”

#define CLK 3//pins definitions for TM1637 and can be changed to other ports

#define DIO 2

TM1637 tm1637(CLK,DIO);

void setup()

{

tm1637.init();

tm1637.set(BRIGHT_TYPICAL);//BRIGHT_TYPICAL = 2,BRIGHT_DARKEST = 0,BRIGHTEST = 7;

}

void loop()

{

int8_t NumTab[] = {0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15};//0~9,A,b,C,d,E,F

int8_t ListDisp[4];

unsigned char i = 0;

unsigned char count = 0;

delay(150);

while(1)

{

i = count;

count ++;

if(count == sizeof(NumTab)) count = 0;

for(unsigned char BitSelect = 0;BitSelect < 4;BitSelect ++)

{

ListDisp[BitSelect] = NumTab[i];

i ++;

if(i == sizeof(NumTab)) i = 0;

}

tm1637.display(0,ListDisp[0]);

tm1637.display(1,ListDisp[1]);

tm1637.display(2,ListDisp[2]);

tm1637.display(3,ListDisp[3]);

delay(300);

}

}

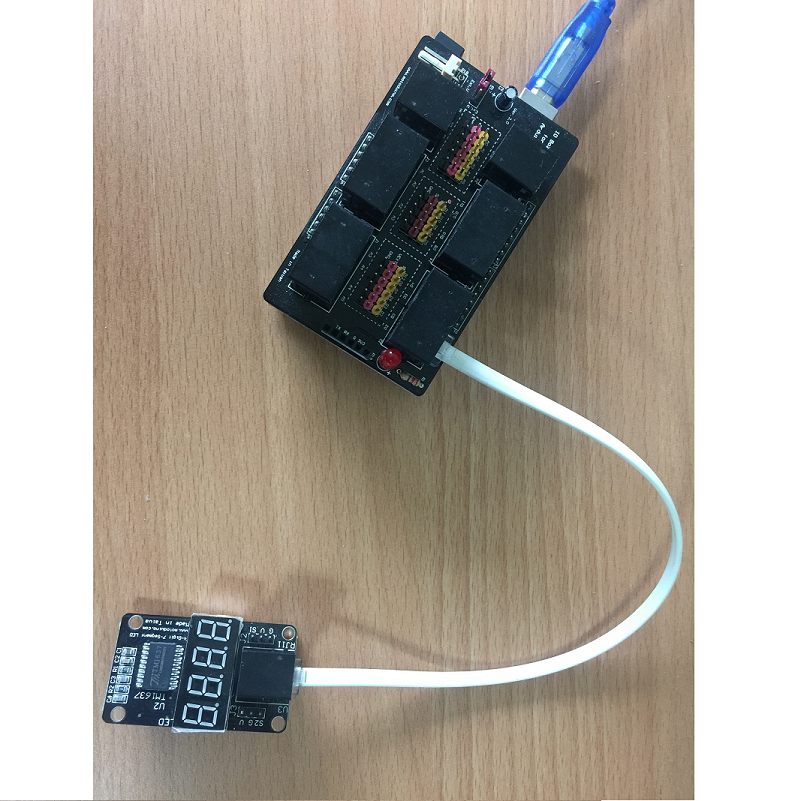

接線範例

接線方式如果配合S4A Sensor Board只要把電話接頭(RJ11)接到標示D3D2孔位即可完成連接。注意 CLK及DIO 的設定腳位!
